Multiswitch NevoSwitch 5 entradas - 4 salidas

Televés 714501 - Multiswitch 5 entradas - 4 salidas NevoSwitch de Televés.

Multiswitch de 5 entradas (una terrestre y las cuatro polaridades de un satélite) y 4 salidas de usuario, cascadable, con un potenciómetro de 12dB por salida de usuario.

Mediante un simple switch, se puede utilizar como terminal (topología en estrella) o cascada.

Características principales del Multiswitch NevoSwitch de Televés

•  Potenciómetro (12dB) en cada salida de usuario para optimizar el nivel de manera individual
•  Interruptor para alimentar previos terrestres o dejar pasar la corriente
•  Alimentables directamente desde el receptor satélite sin necesidad de fuente de alimentación*
•  Alimentación remota a través de VL
•  Paso de corriente entre todas las entradas y cascadas
•  Terrestre activa
•  Diseño, calidad y fabricación europea
•  Muy compacto
•  Hecho de zamak
•  Identificación de colores en la entrada y en la salida
•  Modo ECO disponible
•  Interruptor para cambiar su uso entre cascada y terminal
•  Alimentación a 12V
•  Consumo reducido

Características técnicas del Multiswitch NevoSwitch 714501 de Televés

•  Número de entradas: 5
•  Número de salidas en cascada: 5
•  Número de salidas de usuario: 4
•  Margen de frecuencia TERR.: 47 ... 862 MHz
•  Margen de frecuencia SAT.:  950 ... 2400 MHz
•  Nivel de entrada TERR.:  92 dBμV
•  Nivel de entrada SAT.: 105 dBμV
•  Pérdidas de paso TERR.: 2 dB
•  Pérdidas de paso SAT.: 1,5 ... 4 dB
•  Pérdidas de derivación: 1...8 TERR.: 2 dB
•  Pérdidas de derivación: 1...8 SAT.: 1 dB
•  Margen de regulación de derivación: 0 ... 12 dB
•  Aislamiento H/V: > 30 dB
•  Aislamiento usuarios: > 25 dB
•  Tensión de alimentación: 12 Vdc
•  Corriente máx. (PSU):  40 mA
•  Corriente máx. (STB): 35 mA
•  Temperatura de funcionamiento: -5 ... 45 °C
•  Índice de protección: 20

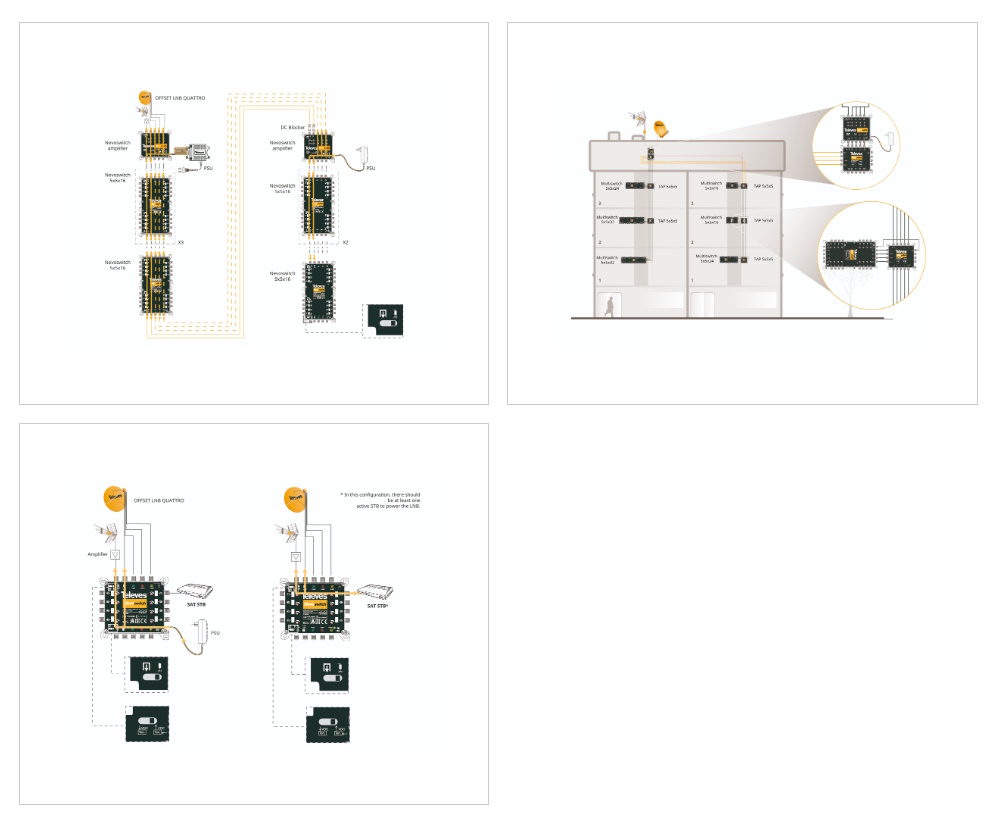

Ejemplo de Aplicación

Detalles de Montaje
