Amplificador de mástil programable inteligente Smartkom G45dB

Televés 531911 - Amplificador de mástil inteligente SmartKom. Programación automática, o manual vía Bluetooth® (ASuite).

FIltra, mezcla, amplifica y equilibra en una única pulsación

Amplificador compacto e inteligente para instalación en mástil con procesado digital de canales, ideado para viviendas unifamiliares. Consta de 3 entradas para amplificar señales terrestres (VHF+UHF) en las que cada canal puede ser filtrado de forma individual por cualquiera de los 32 filtros programables disponibles. Además, incluye una entrada para mezcla de radio FM.

El amplificador se suministra con una fuente de alimentación para vivienda 12V (800mA) que se intercala en la instalación coaxial y lo alimenta a través su conector de salida.

La función de autoprogramación incluida en el amplificador proporciona a este dispositivo la posibilidad de programarse y ajustarse por sí mismo con la simple pulsación de un botón. Además, gracias a la antena Bluetooth® incorporada en la fuente, la programación, tanto manual como automática, del amplificador se realiza de forma inalámbrica mediante un smartphone o tablet, con la aplicación ASuite.

Características principales del amplificador de mástil inteligente SmartKom de Televés 531911

•  Dispositivo “todo en uno”: combina las funciones de varios elementos de una instalación como filtros, mezcladores y amplificadores, suministrando bajo un único cable coaxial toda la distribución de señal por completo
•  Plug&Play: mediante la pulsación del botón de autoprogramación el amplificador ejecuta por sí solo la asignación y ajuste de nivel de los canales, además de activar la alimentación de la antena cuando detecte que la señal lo requiera
•  Procesado digital de los canales, generando a la salida un equilibro perfecto de nivel de señal entre los distintos canales
•  Regulación automática de señal en cada filtro (CAG)
•  Gran calidad de señal: la instalación de este dispositivo a continuación de una antena inteligente Televés evita que se degrade la señal y se obtenga como resultado una calidad inmejorable
•  Filtros digitales de gran selectividad (28dB@1MHz)
•  Filtro de tipo SAW (Surface Acoustic Wave) incluido para un alto rechazo de las bandas de telefonía 4G y 5G
•  Fuente de alimentación de interior incluida, con antena Bluetooth® para la programación inalámbrica del amplificador
•  La programación del dispositivo, ya sea manual o automática, se puede realizar de forma inalámbrica (Bluetooth®) a través de un smartphone o tablet con la aplicación ASuite, evitando tener que subir físicamente al mástil
•  Configuración segura: en caso de corte eléctrico, SmartKom mantiene su configuración sin tener que volver a programarlo cuando la electricidad se restaura
•  Alto nivel de salida
•  Sistema de conexión EasyF: un sistema fiable y seguro, sin necesidad de conectores adicionales y que ahorra tiempo de instalación
•  LEDs indicadores de estado de ajuste y programación tanto en el amplificador como en la fuente de alimentación
•  Chasis de alto blindaje, fabricado en Zamak
•  Incluye cofre de plástico ABS blanco para aportar mayor resistencia contra factores meteorológicos en su instalación en exterior
•  Diseño y fabricación 100% europea: fabricación completamente automatizada y sometida a rigurosos controles de calidad

Características técnicas del amplificador inteligente para mástil SmartKom 531911 de Televés

•  Número de entradas: 4
•  Número de salidas: 1
•  Bandas: FM / VHF / UHF
•  Margen de frecuencia:
• FM: 87,5 ... 108 MHz
• VHF: 174 ... 230 MHz
• UHF: 470 ... 694 MHz
•  Nivel de entrada:
• FM: --
• VHF: 40 ... 80  dBµV
• UHF: 40 ... 80 dBµV
•  Ganancia:
• FM: -1 dB
• VHF: 45 dB
• UHF: 45 dB
•  Margen de regulación de ganancia:
• FM: --
• VHF: CAG
• UHF: CAG
•  Número de filtros:
• FM: --
• VHF: 32
• UHF: 32
•  Canales por filtro:
• FM: --
• VHF: 1
• UHF: 1
•  Canales:
• FM: --
• VHF: 5 ... 12
• UHF: 21 ... 48
•  Regulación de nivel de canal filtrado:
• FM: --
• VHF: CAG por filtro
• UHF: CAG por filtro
•  Selectividad:
• FM: > 20*1 dB
• VHF: 28 *2 dB
• UHF: 28 *3 dB
•  Nivel de salida:
• FM: --
• VHF: 82 dBµV
• UHF: 85 dBµV
•  Regulación Vout:
• FM: --
• VHF: 57 ... 82 dBµV
• UHF: 60 ... 85  dBµV
•  Regulación manual tras el autoajuste:
• FM: --
• VHF: -3 ... 3 dB
• UHF: -3 ... 3 dB
•  Figura de ruido:
• FM: --
• VHF: 7 dB
• UHF: 6 dB
•  Tensión de alimentación entradas: 12 Vdc
•  Corriente max entrada: 70 mA
•  Corriente máx.: 500 mA
•  Índice de protección (IP) : 23
•  Temperatura de funcionamiento: -5 ... 45 °C
•  Margen de frecuencia de la fuente TV-MIX: 47 ... 862 MHz
•  Margen de frecuencia de la fuente SAT-MIX:  950 ... 2150 MHz
•  Voltaje de salida de la fuente: 12 Vdc
•  Corriente Max de salida de la fuente: 800 mA
•  Pérdidas de inserción de la fuente:  < 2  dB
•  Voltaje de entrada de la fuente: 220 ... 230 Vac
•  Corriente Max entrada de la fuente: 130 mA
•  Consumo máx. de la fuente: 14 W
•  Índice de protección de la fuente: 23
•  Temperatura de funcionamiento de la fuente: -5 ... 45 C°

*1 @20MHz

*2 Con canales adyacentes: 28dB (@1MHz) // Sin canales adyacentes: 12 dB (@8MHz)

*3 Con canales adyacentes: 28dB (@1MHz) // Sin canales adyacentes: 12 dB (@8MHz)

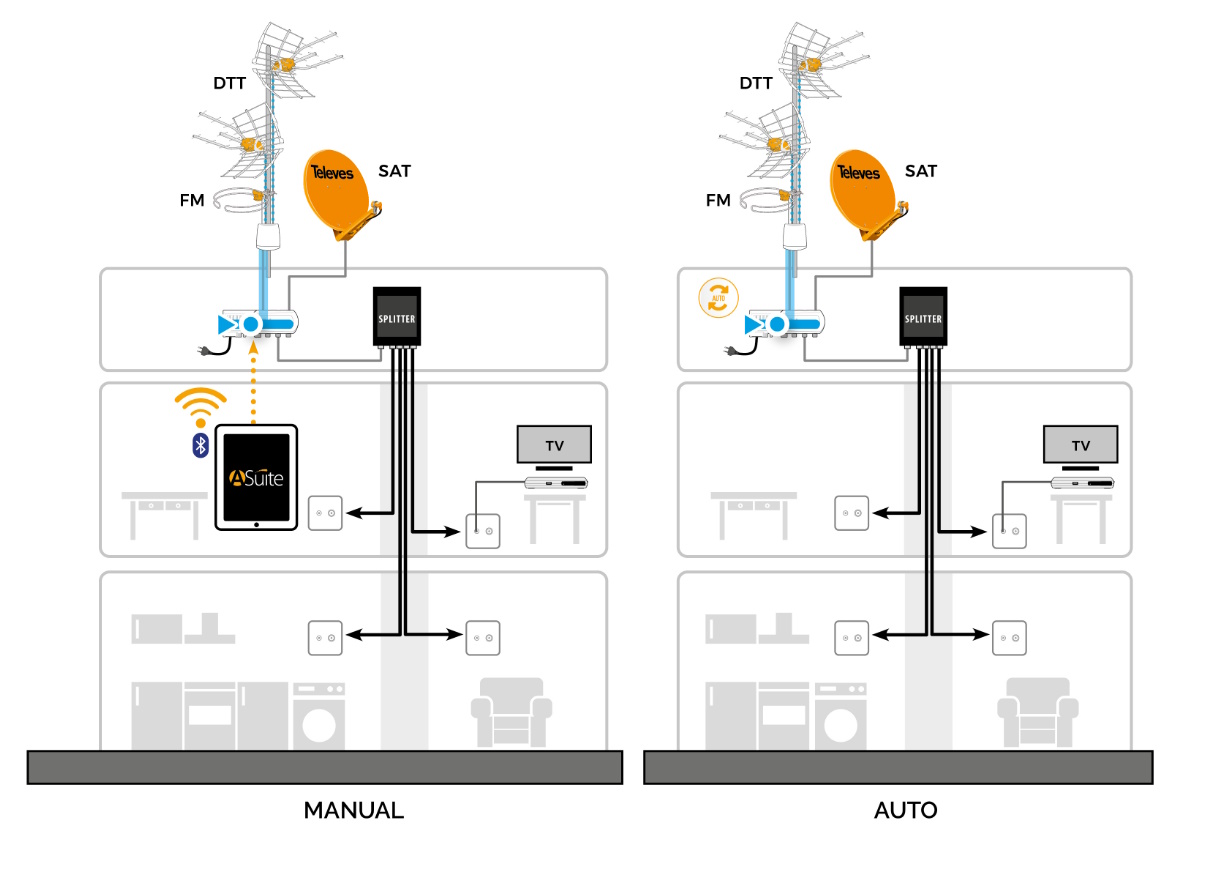

Ejemplo de Amplificación

Instalación de un amplificador de mástil SmartKom en una vivienda unifamiliar

El amplificador se instala en el mástil de la antena y se alimenta de forma remota a través del conector coaxial de salida.

La fuente de alimentación se ubica en el interior de la vivienda e incluye una antena Bluetooth para la configuración del amplificador de forma inalámbrica, mediante la aplicación ASuite.
